　ノイズ抑制部品「アモビーズ®」「スパイクキラー®」は、CRスナバやフェライトビーズよりも高いノイズ抑制効果があり、高調波規制対策に有効です。特にMOSFET、ダイオードのリードに直接差し込むタイプの「アモビーズ®」は、基板への加工が不要なため、急なノイズ対策にも対応できます。
　また、「アモビーズ®」よりもノイズ抑制効果を発揮する「スパイクキラー®」もラインナップしております。

ノイズ抑制素子 アモビーズ<sup>®</sup>・スパイクキラー<sup>®</sup>

目次

クリックすると、該当する場所に移動します。

特徴

  • 低保磁力であるためノイズ抑制効果が大きい
  • 可飽和特性に優れており他への悪影響が少ない
  • 半導体のリード部に貫通させるだけの簡易なノイズ対策（アモビーズ）
  • リード付、SMDタイプのアモビーズもラインナップ
  • 10kp以上のお客様には低価格DYシリーズをご用意

用途例

  • スイッチング電源（二次側出力ダイオード）
  • スイッチング電源
  • DC / CDコンバータ
  • モータ制御回路
  • 車載用モータアクチュエータ

品種一覧表

見出しの仕上がり寸法や総磁束にある「▼」をクリックすると並び替えができ、ご希望の品名が選べます。

品名 仕上がり寸法 総磁束 AL値 品種
外径Max
内径Min
高さMax
φc[μWb]min
L[μH]min
AB 3 × 2 × 3 W 4.0 1.5 4.5 0.9 3.0 アモビーズ
AB 3 × 2 × 4.5 W 4.0 1.5 6.0 1.3 5.0 アモビーズ
AB 4 × 2 × 4.5 W 5.0 1.5 6.0 2.7 9.0 アモビーズ
AB 4 × 2 × 6 W 5.0 1.5 7.5 3.6 12.0 アモビーズ
AB 4 × 2 × 8 W 5.0 1.5 9.5 4.8 16.0 アモビーズ
AB 2.8 × 4.5 DY 4.2 ※1 6.0 0.9 - アモビーズ（低価格DYシリーズ）
AB 3 × 2 × 3 DY 4.2 ※1 4.5 0.9 - アモビーズ（低価格DYシリーズ）
AB 3 × 2 × 4.5 DY 4.2 ※1 6.0 1.3 - アモビーズ（低価格DYシリーズ）
AB 4 × 2 × 6 DY 5.2 ※1 7.5 3.6 - アモビーズ（低価格DYシリーズ）
AB 5 × 4 × 3 DY 6.15 ※2 4.5 0.45 - アモビーズ（低価格DYシリーズ）
SS 7 × 4 × 3 W 9.3 3.1 5.0 3.15 - スパイクキラー
SS 10 × 7 × 4.5 W 11.7 5.6 6.8 4.73 - スパイクキラー
SS 12 × 8 × 4.5 W 14.0 6.6 6.8 6.31 - スパイクキラー
SS 14 × 8 × 4.5 W 16.0 6.6 6.8 9.46 - スパイクキラー
SS 18 × 12 × 4.5 W 20.0 10.6 6.8 9.46 - スパイクキラー
SS 21 × 14 × 4.5 W 23.0 12.6 6.8 11.00 - スパイクキラー

　※1：内径は、1.2X0.7mmのリードが貫通する寸法を有します。
　※2：内径は、2.5X0.7mmのリードが貫通する寸法を有します。

◎表の値は参考値であり、保証値ではありません。

回路電圧が高く、ダイオードの逆回復時間が長い場合には、 巻線が可能で総磁束の高いスパイクキラー®をご検討ください。


●スパイクキラー®の巻線標準品
　　　　　　　　

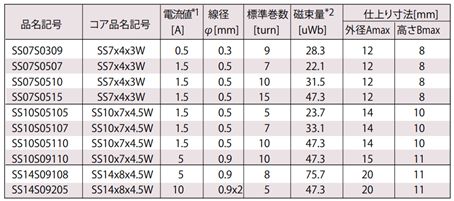

品名記号 コア品名記号 電流値*1[A] 線径φ[mm] 標準巻数[turn] 磁束量*2[μWb] 仕上り寸法[mm]
外径Amax 高さBmax
SS07S0309 SS7x4x3W 0.5 0.3 9 28.3 12 8
SS07S0507 SS7x4x3W 1.5 0.5 7 22.1 12 8
SS07S0510 SS7x4x3W 1.5 0.5 10 31.5 12 8
SS07S0515 SS7x4x3W 1.5 0.5 15 47.3 12 8
SS10S05105 SS10x7x4.5W 1.5 0.5 5 23.7 14 10
SS10S05107 SS10x7x4.5W 1.5 0.5 7 33.1 14 10
SS10S05110 SS10x7x4.5W 1.5 0.5 10 47.3 14 10
SS10S09110 SS10x7x4.5W 5 0.9 10 47.3 15 11
SS14S09108 SS14x8x4.5W 5 0.9 8 75.7 20 11
SS14S09205 SS14x8x4.5W 10 0.9x2 5 47.3 20 11

*1:電流値は、巻線断面積から計算した参考値。
*2:コア総磁束×巻数。
◎表の値は参考値であり、保証値ではありません。

　　　　　
●リード付きアモビーズ®LBシリーズ

アモビーズ®にリードを取り付けて実装性を向上させました。さらに自動実装が可能なラジアルテーピングタイプもあります。

（１）リードタイプ
LB4x2x8F_LB4x2x8U
　　　　　　 　　　 　
品名記号仕上り寸法[mm] 電流値*1
[A]		 総磁束*2
φc[μWb]		 AL値*3
L[μH]		 絶縁外装
樹脂ケース*4		 梱包単位[個/箱]
長さ
B		 リード
D		 ピッチ
E		 リード径
F
LB4X2X8F 16.0 4.2±0.5 14.0±1.0 φ1.25±0.1 (8.0) 4.8 min 16.0 min 黒色PBT 1,000
LB4X2X8U 20.0 4.0±0.5 5.0±1.0 φ1.25±0.1 (8.0) 4.8 min 16.0 min 黒色PBT 1,000

*1 参考値。リード断面積から計算。
*2 1kHz,100mA(正弦波),室温時のインダクタンスはL1から換算します。φc[μWb]＝0.282xL1[μH]
*3 測定条件:50kHz,1V,1turn,室温。
*4 絶縁外装:UL難燃性規格(94V-0)認定材。
◎表の値は参考値であり、保証値ではありません。


（２）ラジアルテーピングタイプ
　　
品名記号 仕上り寸法[mm] 電流値*1
[A]		 総磁束*2
φc[μWb]		 梱包単位[個/箱]
ピッチ
P		 ピッチ
P0		 ガイド穴径
D0		 外径
a		 リード線径
d
LB2.8x4.5U 12.7 12.7 φ4.0 9.0max φ0.8 (5) 0.9min 3,000

*1 参考値。リード断面積から計算。
*2 1kHz,100mA(正弦波),室温時のインダクタンスはL1から換算します。φc[μWb]＝0.282xL1[μH]
◎表の値は参考値であり、保証値ではありません。


　　　　　　　　　
●表面実装アモビーズ® SMDシリーズ

表面実装型アモビーズ®です。自動実装が可能なテーピングタイプです。

　 　　
表面実装アモビーズの写真と寸法計測場所 　
　　　 　　　　　　 　　　 　
品名記号仕上り寸法[mm] 電流値*1
[A]		 総磁束*2
φc[μWb]min		 AL値*3
L[μH]
min		 絶縁外装
樹脂ケース*4		 梱包単位[個/箱]
幅_W
max		 長さ_L
max		 高さ_H
max		 リード寸法
AB3x2x3SM 5.3 5.3 4.3 (1.8x0.35) (6.0) 0.9 3.0 黒色LCP 2,000
AB4x2x6SM 6.3 8.3 5.3 (1.8x0.52) (4.8) 3.6 12.0 黒色LCP 1,000

*1 参考値。リード断面積から計算。
*2 1kHz,100mA(正弦波),室温時のインダクタンスはL1から換算します。φc[μWb]＝0.282xL1[μH]
*3 測定条件:50kHz,1V,1turn,室温。
*4 絶縁外装:UL難燃性規格(94V-0)認定材。
◎表の値は参考値であり、保証値ではありません。

表面実装アモビーズのリフローはんだ付けパターン例　表面実装アモビーズのランドパターン例
　　　　　

製品紹介動画


カタログ

アモルファス総合カタログでは、標準仕様の他に、適用回路例や選び方、動作原理なども解説しています。

  • アモルファス総合カタログ(PDF:約2.6MB)

    • アモビーズ®・スパイクキラー®の環境仕様条件

    保管温度範囲 使用温度範囲
    ｰ20～50℃（周囲温度） ｰ20～120℃（コア自己温度上昇分を含む。自然空冷）

    アモビーズ®・スパイクキラー®の電気的特性

    　　　　　
    項目(保証値) 仕様
    絶縁抵抗 コアーコア外装表面間にDC500Vを印加し、1000MΩ以上の絶縁抵抗を有します。
    耐電圧 コアーコア外装表面間にAC500Vを1分間印加しても、異常がないものとします。

    ＊参考＊ アモビーズ®SPICE部品モデル　


    回路シミュレーションダウンロードアイコン

    お問合せについて

    　お問合せに関しましてはお問合せページをご利用ください。
    　サンプルがご希望の場合は、このページの下段のサンプルのご購入にあたりをご利用ください。
    　環境情報に関しましては、このページの下段をご参照ください。
    　また、よくあるご質問もご参照ください。

    アモビーズ®、スパイクキラー®のサンプルご購入にあたり

    アモルファス磁性部品のサンプルのご購入は下記の販売店からお選びください。なお、東芝マテリアルからの直接販売は行っておりません。

    また、製品の特性上、お引き合いは法人の方に限らせて頂いております。


    チップワンストップ株式会社
    rs ・アモビーズ・アモルファスコア ページ

    サンプルキットのご紹介

    製品の仕様、内容は、予告なく変更することがあります。


    rs
    ノイズ抑制素子
    アモビーズ®サンプルキット
    品名：AB KIT
    内容：AB3X2X3W、AB3X2X4.5W、AB4X2X4.5W、AB4X2X6W、AB4X2X8W、AB5X4X3DYを各10個程度。

    東芝マテリアルの特約代理店６社　　
    東芝マテリアルの特約代理店のページへ

    その他取扱店
    株式会社　エー・ディーデバイス　　
    株式会社　エー・ディーデバイスへのリンク
    オーエスエレクトロニクス株式会社　　
    オーエスエレクトロニクス株式会社へのリンク
    東京周波株式会社　　
    東京周波株式会社へのリンク
    株式会社　光アルファクス　　
    株式会社　光アルファクスへのリンク
    緑屋電気株式会社　　
    緑屋電気株式会社へのリンク


    上記以外のルートでご購入をご希望される場合は、ページ下の東芝マテリアルの営業部門にご相談ください。

    販売方法や見積りその他に関しましては、直接販売店とご相談ください。

    製品取扱い上の注意

    よくあるご質問

    • 最大使用温度はどのくらいですか？
    • コア温度120℃（自己温度上昇分含む・自然空冷）です。ただしFSシリーズは85℃（自己温度上昇分を含む・自然空冷）になります。

    • 最低販売数量単位はどのくらいですか？
    • ABWシリーズは2kpです。ABDYシリーズは5kpまたは10kpとなります。その他のアモビーズ®につきましてはアモルファス総合カタログに記載しております。また、スパイクキラー(SSシリーズ)は100pの倍数になります。
      但し、取扱い商社様等や海外等の向け先により変わることがありますので、別途取扱い商社様または弊社営業部まで照会して下さい。

    • アモビーズ®やスパイクキラー®のサンプルが欲しい。

    • 鉛フリーやRoHS指令に対応していますか？
    • 2021年末現在で、対応済みです。


    • RoHS指令の非含有証明書を入手したい。
    • アモルファス磁性部品の各ページの下段より、ダウンロードできます。

    環境情報ダウンロード

    RoHS指令禁止物質不使用保証書ダウンロード


    RoHS指令における規制10物質に対する不使用保証書のダウンロードが可能です。

    保証書PDF

    対象製品は下記アモルファス標準品です。
    なお、その他のご要望等はご購入いただいた販売取扱い店経由でご依頼ください 。

    製品 品名記号
    アモビーズ® AB3X2X3W AB3X2X4.5W AB4X2X4.5W AB4X2X6W AB4X2X8W
    AB3X2X3DY AB2.8X4.5DY AB3X2X4.5DY AB4X2X6DY AB5X4X3DY
    LB4X2X8F LB4X2X8U LB2.8X4.5U
    AB3X2X3SM AB4X2X6SM
    スパイクキラー® SS7X4X3W SS10X7X4.5W SS14X8X4.5W
    可飽和コア MT12S115 MT12S208 MT15S125 MT15S214 MT18S130
    MT18S222 MT21S134 MT21S222
    MT10X7X4.5W MT12X8X4.5W MT14X8X4.5W MT15X10X4.5W MT16X10X6W
    MT18X12X4.5W MT21X14X4.5W
    MS7X4X3W MS10X7X4.5W MS12X8X4.5W MS12X8X4.5W-HF MS14X8X4.5W
    MS15X10X4.5W MS16X10X6W MS18X12X4.5W MS21X14X4.5W MS26X16X4.5W
    高透磁率コア FS12X8X4.5W FS18X12X4.5W FS21X14X4.5W FS26X16X10W FS32X20X10W
